變壓器是電廠發電輸出的重要設備，運行正常與否直接決定著電能能否正常轉換和傳輸，變壓器正常運行時，鐵芯必須有一點可靠接地，否則鐵芯對地會產生懸浮電壓或多點接地而產生發熱故障，且變壓器長期運行不可避免會累積一些缺陷。傳統的檢測手段步驟多、操作復雜，且不能在線分析，檢測的精度和時效性都存在問題，嚴重威脅變壓器及電網的安全。
為了更有效地維護變壓器穩定運行，延長設備使用壽命，可以安裝變壓器鐵芯接地電流在線監測系統，可以實時在線監測變壓器工作狀態，便于及時發現故障，增強變電設備的供電可靠性，提高機組運行安全性和穩定性。

一、變壓器鐵芯接地電流在線監測系統介紹

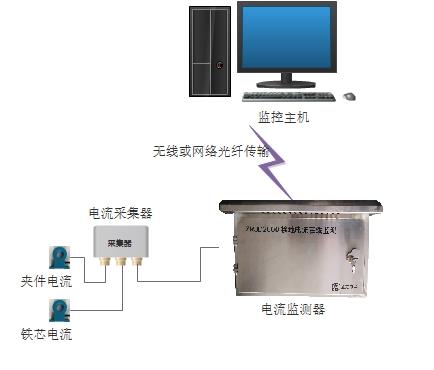

（系統結構示意圖）

變壓器鐵芯接地電流在線監測系統由雙量程高精度電流傳感器，電流采集器，電流監測器，監測后臺主機和監控軟件組成。
1、雙量程高精度電流傳感器
用于測量鐵芯接地線和夾件接地線泄露電流，具有精度高，線性范圍寬、抗電磁干擾能力強等特點外，還在原有單路輸出的基礎上又增加一路專門測量大電流信號，既能對設備的 mA 級絕緣泄漏電流進行準確地檢測，又能滿足對大電流故障信號的測量。

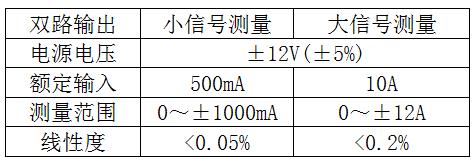

電流傳感器為雙路輸出，小信號測量可以滿足電力行業規范 DLT1433-2015 規定的 100mA 預警值，精度±5mA 的要求，當接地電流大于 500mA 小于 10A時也可精確測量此時的故障電流。
電流傳感器屏蔽防水處理，適用于室外安裝。如果鐵芯接地線全為銅排連接接地，可選用內徑50cm的的電流傳感器。

（安裝圖）

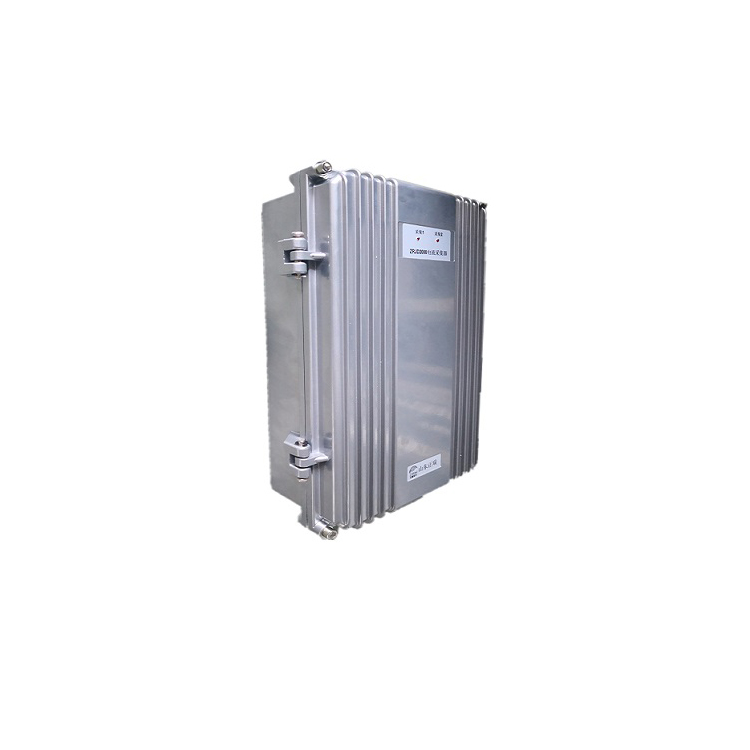

2、電流采集器
采集兩路雙量程高精度電流傳感器的電流數據，進行處理，并通過多種通信方式上傳到監控主機。
技術特點：

二、產品特點：
· 可實時在線監測變壓器鐵芯接地電流值，并當接地電流值超過設定報警值后自動報警，故障消失后報警停止。
·  抗干擾能力強，測量精度高。
·  具有高防護等級，適合戶外使用。
·  監控系統具備擴展能力，可實現多種協議數據采集和配置，可接入開關柜觸頭溫度監測，電纜接頭溫度監測，泄露電流監測，小電流接地等其他在線監測系統數據。
·  可實現5000個監測數據處理點；輸出監測點數據變化曲線；接地電流或電氣接點異常溫升隱患或故障事件、溫度電流數據記錄可靠、詳細并可保存3年以上；強大的報警、預警功能；強大的數據統計、處理與查詢功能；靈活的系統參數設置,強大的擴展能力；多樣化的圖表與報表設置；良好的人機交互界面。
·  系統能夠提供監測數據的統計能力和報表打印能力，能夠方便查詢每一個監測點的統計數據并打印統計報表（具體報表根據客戶要求定制）。
·  提供每一個監測點當前一段時間（時間區間可設定）的變化曲線與統計圖表．
·  通過收集大量的數據，形成可重復的數據資源.
·  提供多樣化數據查詢模式，查詢結果包括：數據記錄列表、數據查詢統計圖表、溫度數據曲線等內容。
·  系統可以在系統圖上方便地調出各監測點的實時數據、歷史數據及監測圖表等。
· 具有手機端顯示數據，并設置超限報警和溫度運行曲線分析功能。
三、總結
安裝山東正瑞變鐵芯接地電流在線監測系統，能夠及時反饋變壓器故障信息，切實提高了變電設備的供電可靠性，進一步深化了電氣設備狀態檢修，強化設備質量管控，為電氣機組安全穩定運行提高了可靠保障。
